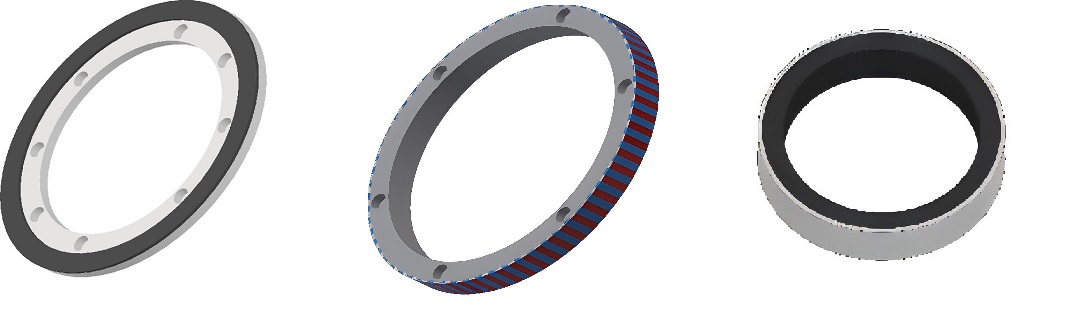

магнитная цель (Диск энкодера) для определения положения.

Наша серия продуктов может использоваться для определения скорости и угла в магнитных энкодерах. При совместном использовании с чипами, такими как IC HAUS MU150 и MU200, они позволяют реализовать инкрементальные или абсолютные одноповоротные энкодеры. Доступны с 16/32/64 парами магнитных полюсов и опциональными одно- или двухдорожечными конфигурациями.

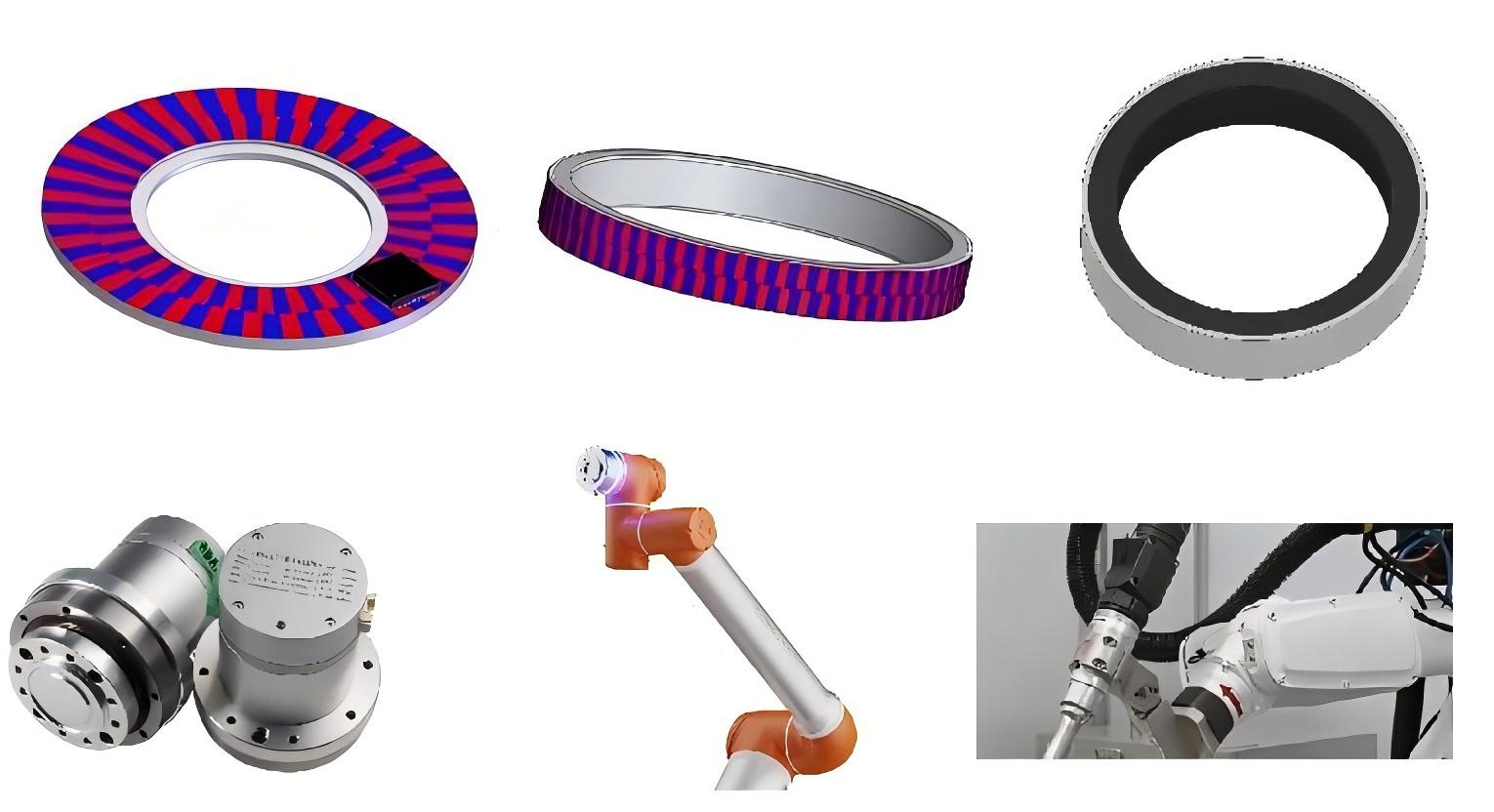

Резиновые многополюсные диски энкодеров широко используются в датчиках на эффекте Холла для определения скорости и положения, особенно превосходя в применениях, требующих бесконтактных высокоточных измерений. Эти кодировочные кольца содержат множество попеременно расположенных северных и южных магнитных полюсов, что позволяет измерять скорость вращения и угол при взаимодействии с магнитными чипами. Ниже приведены некоторые типичные сценарии их применения:

Применения в ограниченном пространстве
Благодаря гибкости и простоте формования резиновых материалов эти кодировочные кольца могут адаптироваться к системам с ограниченным пространством. Это преимущество делает их особенно важными в энкодерах малогабаритных двигателей, серводвигателях и роботизированных сочленениях — там, где компактность конструкции и легкие компоненты напрямую влияют на производительность устройства.
Например, в automotive промышленности, когда внутри трансмиссии недостаточно места для установки металлических целевых шестерен, резиновые кодировочные кольца могут служить альтернативным решением.

Адаптация к суровым рабочим условиям
Кодировочные кольца, изготовленные из нитриловой резины (NBR) и ферритных композитных материалов, используют эластичность резиновой матрицы для устойчивости к суровым условиям окружающей среды, таким как термические удары, пыль, погружение в воду и загрязнение маслом.

Требования к бесконтактному обнаружению
Инкапсулированные немагнитными материалами, эти кодировочные кольца обеспечивают бесконтактное определение скорости. Такая конструкция не только избегает механического износа, но и значительно продлевает срок службы как кодировочного кольца, так и датчика.

Высокоточное определение скорости
Многополюсная конструкция обеспечивает превосходную точность позиционирования магнитных полюсов, позволяя точно определять скорость и положение. По сравнению с металлическими целевыми кольцами, которые требуют высокоточного обрабатывающего оборудования и более длительных производственных циклов, резиновые магнитные кодировочные кольца предлагают лучшее соотношение цены и производительности при тех же требованиях к точности.

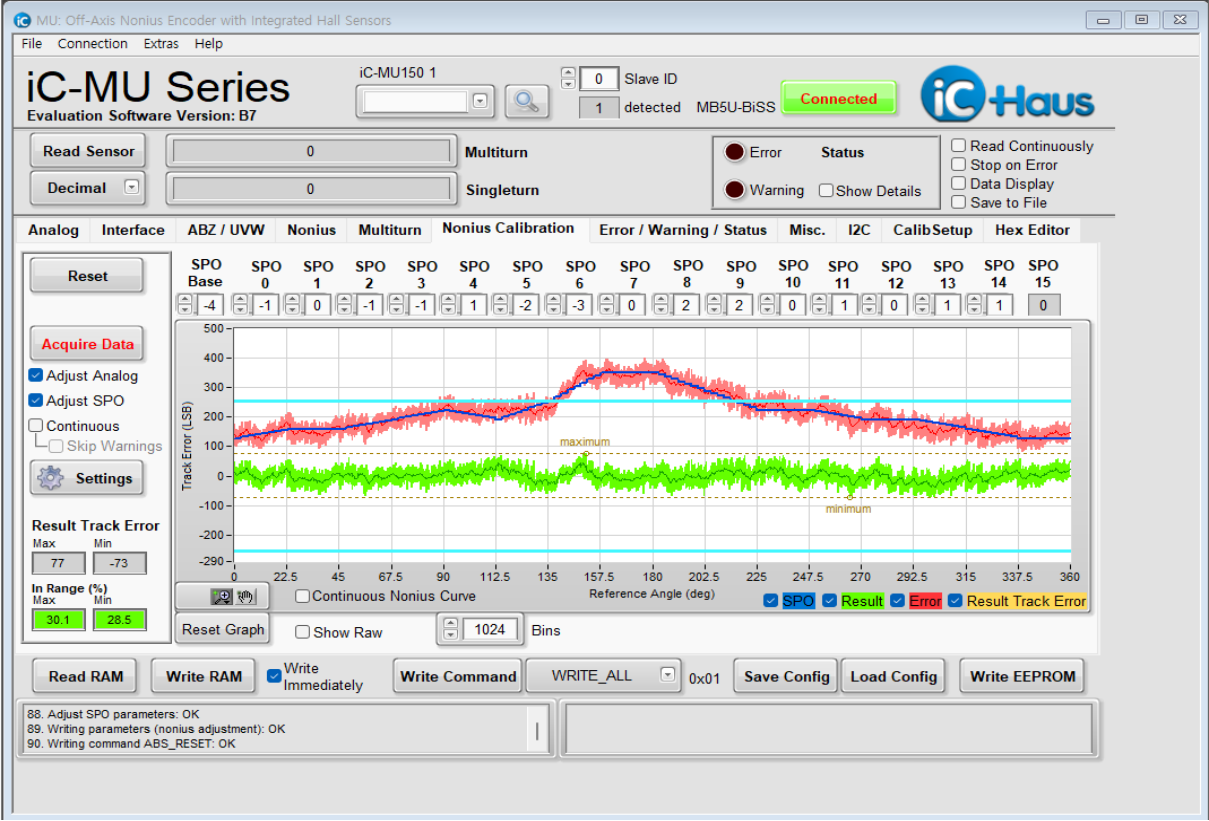

2-дорожечный диск энкодера является мишенью для абсолютного магнитного энкодера. Магнитный энкодер вычисляет абсолютное положение посредством разностного метода обработки двух нониусных магнитных сигналов.

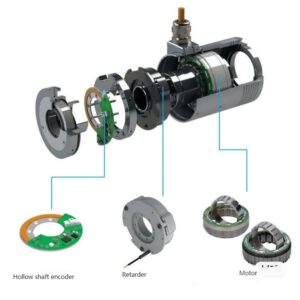

Наиболее типичное современное применение – в суставах роботов, где требуется точное позиционирование движений и минимальное монтажное пространство.

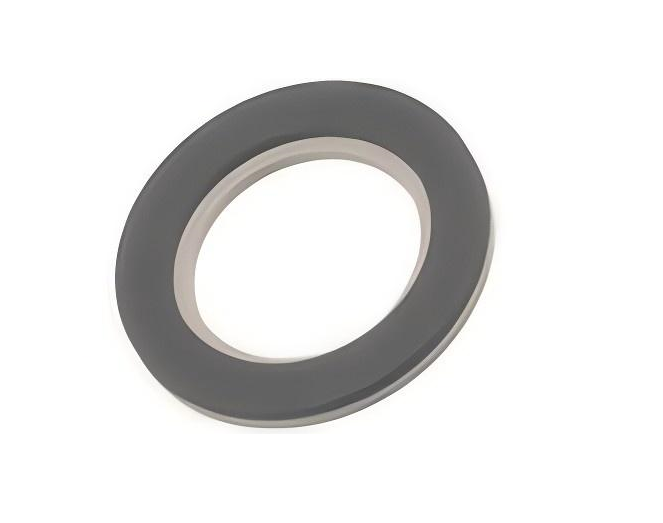

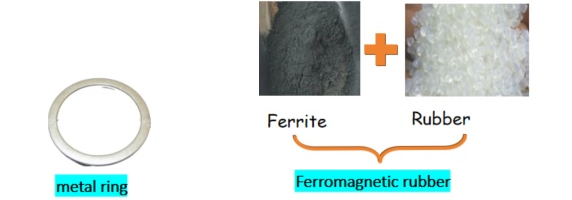

Диск энкодера представляет собой многополюсное магнитное кольцо из ферромагнитной резины, скреплённой с металлом. Он используется как мишень магнитного энкодера для определения положения или скорости.

IC MU200

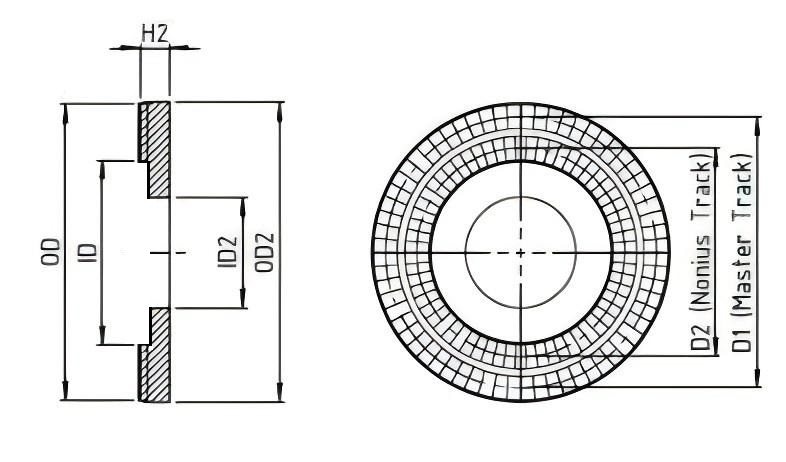

Number of pole pairs on master track	Number of pole pairs on Nonius track	ID2	0D2	Diameter of master track	Diameter of Nonius track	Pole width of master track	Pole width of Nonius track
32	31	25mm	44.5mm	40.8mm	32.8mm	2mm	1.66mm
64	63	62mm	85mm	81.5mm	73.5mm	2mm	1.83mm
IC MU150
Number of pole pairs on master track	Number of pole pairs on Nonius track	ID2	0D2	Diameter of master track	Diameter of Nonius track	Pole width of master track	Pole width of Nonius track
64	63	47	65	61	54	1.5	1.34
32	31	18	34.5	30.6	23.4	1.5	1.34
IC MU
Number of pole pairs on master track	Number of pole pairs on Nonius track	ID2	0D2	Diameter of master track	Diameter of Nonius track	Pole width of master track	Pole width of Nonius track
64	63	38	56	52.2	45	1.28	1.12
32	31	15	29	26	18.88	1.28	1.12

Мы поддерживаем индивидуальные доработки для соответствия требованиям клиентов к методам намагничивания и установки:

Например: количество пар магнитных полюсов и конфигурации намагничивания.

Например: адгезивная фиксация и болтовое крепление.
