Технические характеристики:

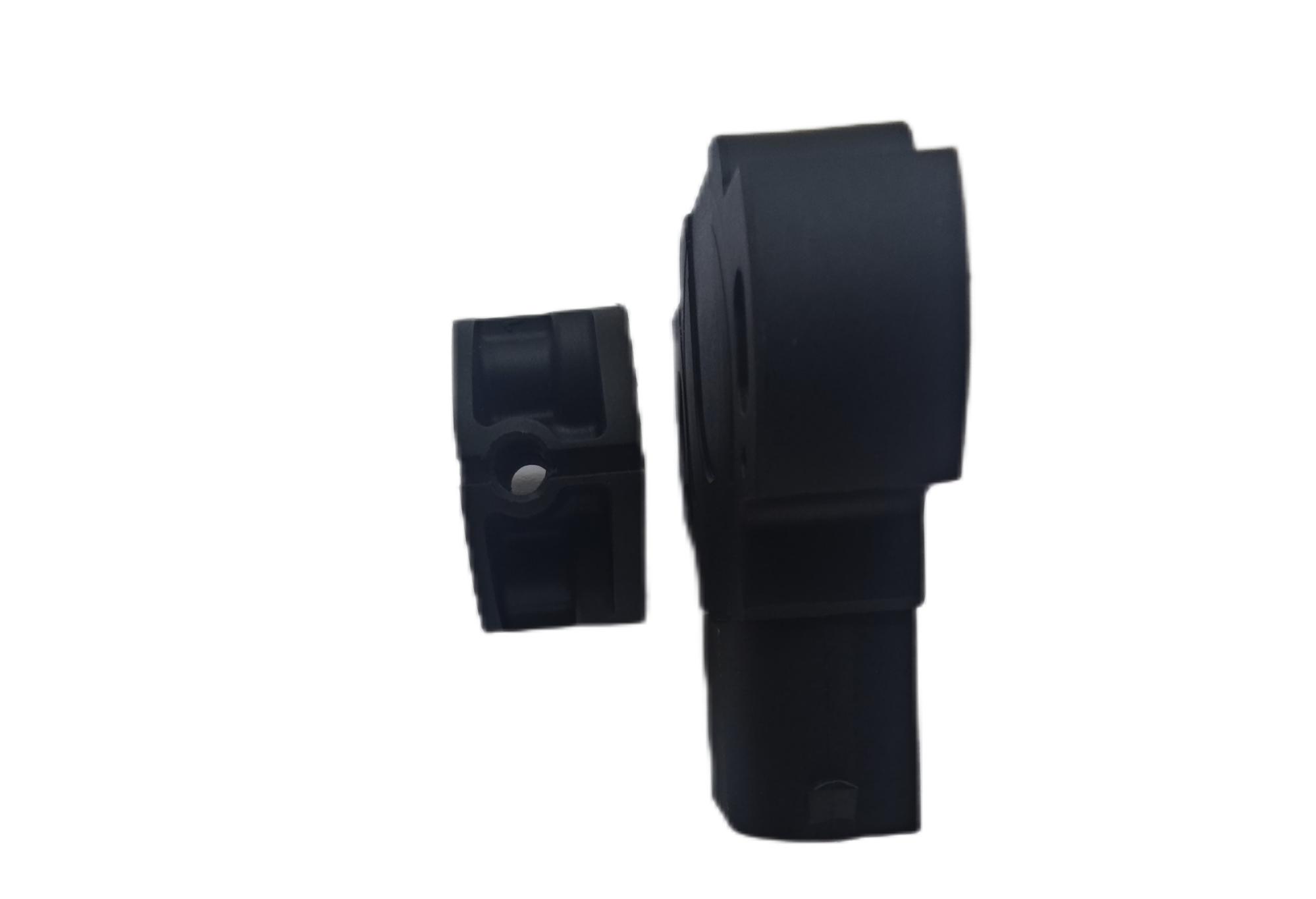

Бесконтактный датчик углового положения работает по принципу магнитного взаимодействия. Магнит и сенсорный элемент устанавливаются раздельно на двух взаимно перемещающихся компонентах, обеспечивая точное измерение угла поворота без механического контакта.
Гибкая кастомизация:
Рабочий угол измерений: под заказ (стандартные варианты: 30°/60°/90°/120°/180°/360°)
Рабочее напряжение: адаптация под требования (диапазон: 5-30V DC)
Выходные сигналы:
Аналоговый сигнал напряжения (0.5-4.5V / 0-10V)
ШИМ-сигнал (PWM)
Цифровые интерфейсы: RS-485, CAN 2.0
Абсолютные/инкрементальные сигналы
Преимущества:
✔️ Отсутствие износа (бесконтактная технология)
✔️ Защита от пыли/влаги (IP67 по умолчанию)
✔️ Устойчивость к вибрациям
✔️ Рабочая температура: -40°C до +125°C
✔️ Линейность: ±0.5% полной шкалы
Применение:
Промышленные автоматизированные системы, робототехника, автомобильные узлы (рулевое управление, педали), медицинское оборудование.
Пример технического обозначения:
Бесконтактный датчик угла поворота с раздельной установкой магнита и сенсора. Заказная конфигурация: рабочий угол 90°, питание 12V DC, выход CAN

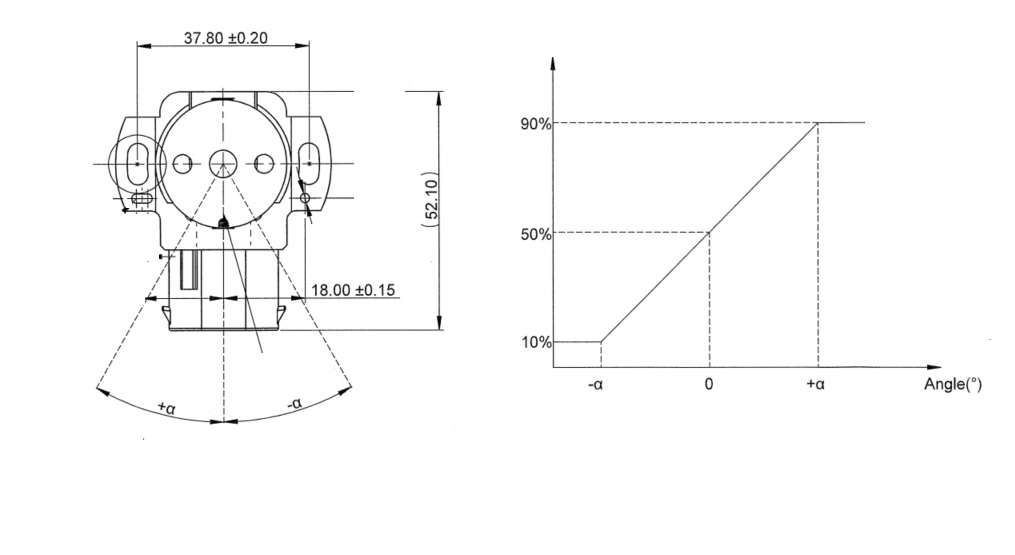

| Parameter | Specification |
|---|---|
| Supply Voltage | 5±0.5V DC / 9-36V DC |
| Operating Temperature | -40°C to +100°C |
| Output Accuracy | ±1% |
| Protection Rating | IP67 |
| Output Signal | Analog Voltage / PWM (Single/Dual Channel) |
| Material | PA66GF30 (30% Glass-Fiber Reinforced Polyamide 66) |
| Measuring Range | Adjustable within 360° |
